- Линия 100В повышает напряжение сигнала, поэтому ток в кабеле мал, а трасса может достигать 500–1000 м без потерь.
- К линии подключают только трансформаторные громкоговорители; обычная 8-омная колонка на выходе 100В сгорает мгновенно.
- Все динамики включаются параллельно; мощность каждого задаётся отводом 1/2/4/8 Вт прямо на динамике.
- Суммарная мощность динамиков не должна превышать мощность усилителя — закладывайте запас 20–30%.
- Сечение кабеля считают так, чтобы падение напряжения было не больше 5% (5 В от 100 В).
- AVS Kazakhstan — официальный дистрибьютор ITC: подбор, поставка и монтаж систем 100В «под ключ».

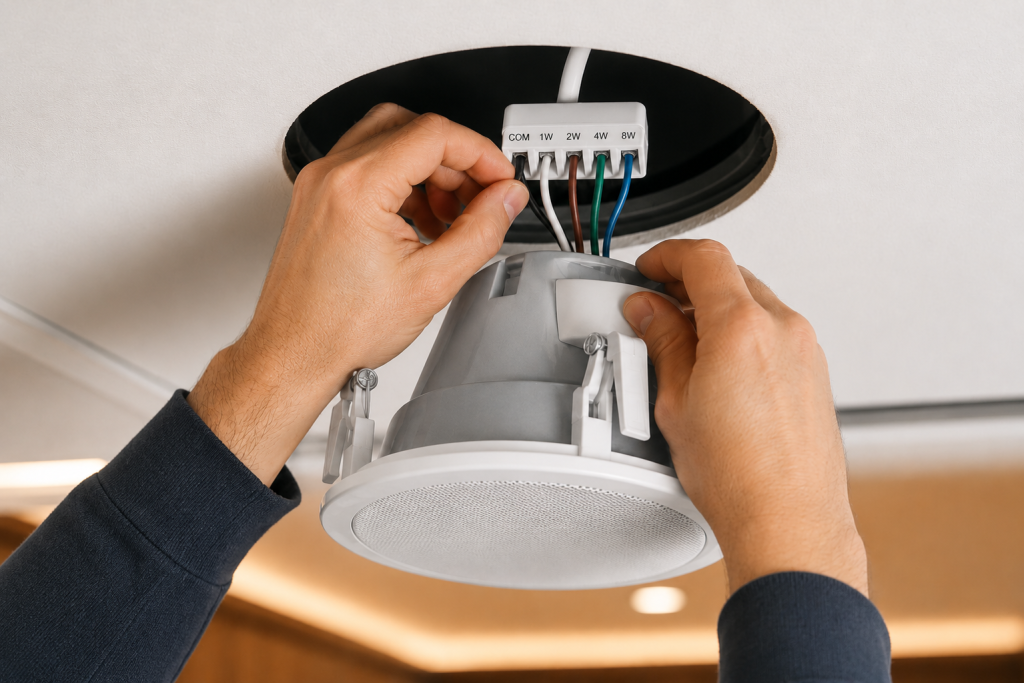

Трансляционные системы на 100В — стандарт профессионального звукового оповещения, который используется в аэропортах, торговых центрах, офисах, школах и на промышленных объектах по всему миру. Схема подключения 100В-динамиков может поначалу показаться непривычной. Ниже специалисты AVS Kazakhstan разберут всё: от физики работы трансляционной линии до практических схем монтажа и расчётов.
Система 100В — это не бытовая акустика. Подключение обычных 8-омных колонок к линии 100В приведёт к их немедленному сгоранию. Всегда используйте только трансформаторные громкоговорители, предназначенные для работы с трансляционной линией.
Что такое система 100В и почему она так устроена
В бытовой акустике усилитель соединяется с колонками напрямую — через низкоомный кабель (4–8 Ом). Такая схема хорошо работает на коротких расстояниях, но на длинных кабельных трассах (50–500 метров) потери мощности становятся критическими.
Трансляционная линия 100В решает эту проблему иначе: усилитель повышает напряжение сигнала до 100 вольт, а каждый динамик оснащён понижающим трансформатором. В результате:
- Ток в линии остаётся минимальным → потери в кабеле пренебрежимо малы.
- Длина трассы может достигать 500–1000 м без заметной потери качества.
- Количество динамиков ограничено только суммарной мощностью, а не импедансом.
- Гибкость монтажа — динамики подключаются параллельно и легко добавляются в систему.
Аналогичный принцип используется в системах 70В (стандарт США) и 25В (небольшие зоны). В Казахстане доминирует стандарт 100В — именно о нём и пойдёт речь.

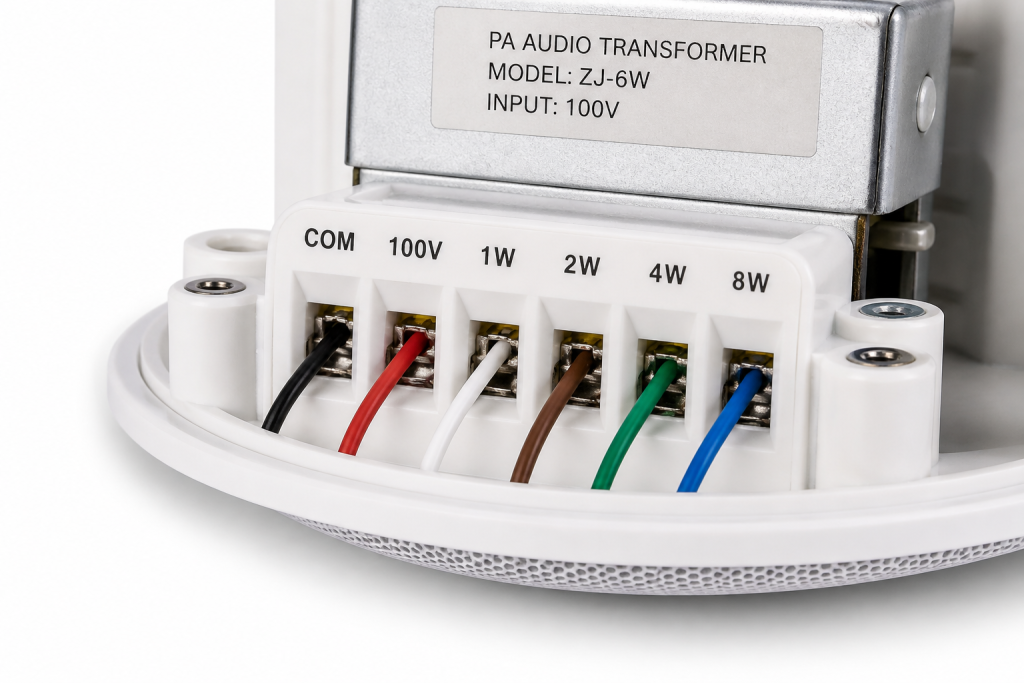

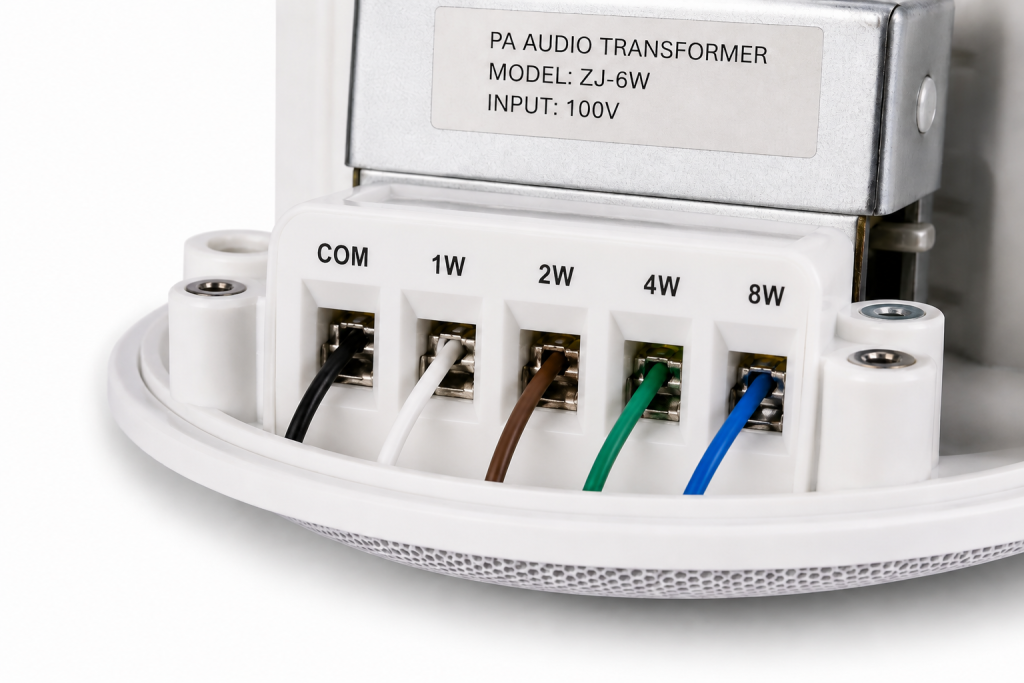

Конструкция 100В динамика: что внутри
Каждый громкоговоритель трансляционной линии содержит встроенный трансформатор с несколькими отводами (тапами). На корпусе или клеммной колодке вы увидите обозначения:
| Маркировка | Значение |
|---|---|
| COM (или 0В) | Общий провод (минус) — подключается к минусу линии |
| 100V | Подключение к линии 100В — основной контакт |
| 1W | Отвод мощности 1 Вт — для тихих зон |
| 2W | Отвод мощности 2 Вт — стандартный офис |
| 4W | Отвод мощности 4 Вт — торговый зал, кафе |
| 8W | Отвод мощности 8 Вт — производство, склад |
Вы управляете мощностью каждого динамика прямо на нём, выбирая нужный отвод — без внешних регуляторов. У некоторых моделей из каталога AVS Kazakhstan есть дополнительный отвод 8 Ом для прямого подключения к обычному усилителю — удобно при пусконаладке.
Типы подключения 100В динамиков

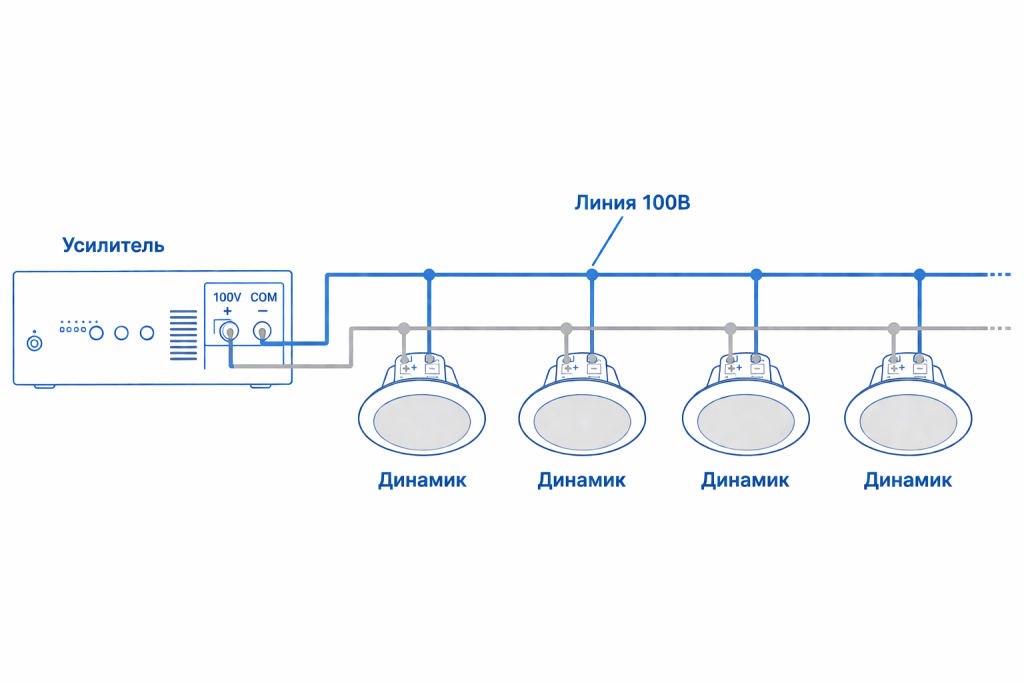

Параллельное подключение (стандарт)
Это единственная правильная схема для трансляционной линии. Все динамики подключаются к двум проводам линии параллельно — каждый между плюсом и минусом шины.
Сумма мощностей всех подключённых динамиков не должна превышать номинальную мощность усилителя. Рекомендуется оставлять запас 20–30%.
Пример: усилитель 240 Вт / 100В → 20 дин. × 4 Вт + 10 дин. × 2 Вт = 100 Вт (42% загрузки) ✓

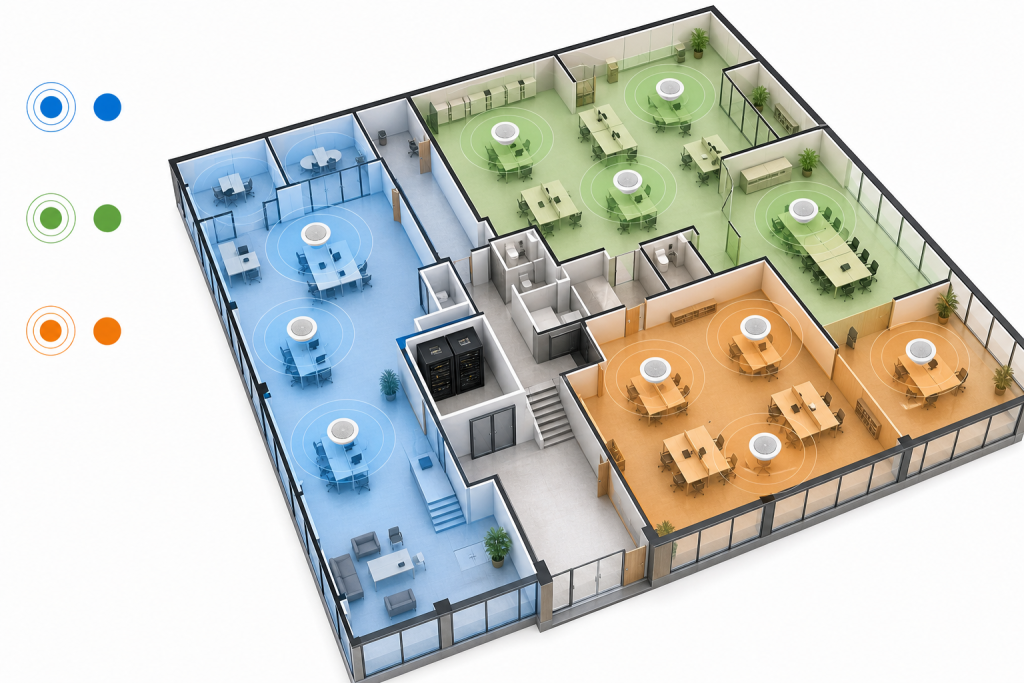

Зональное подключение
На крупных объектах линия делится на независимые зоны: торговый зал, склад, офис. Каждая зона управляется отдельным каналом усилителя или матричным коммутатором. Это позволяет:
- Транслировать разный контент по зонам.
- Регулировать громкость в каждой зоне независимо.
- Отключать отдельные зоны без влияния на остальные.
Такая архитектура применяется в системах СОУЭ — подробнее в статье «Что такое СОУЭ и зачем она нужна».
Последовательное подключение (не рекомендуется)
Последовательное подключение нарушает принцип постоянного напряжения и приводит к неравномерному распределению мощности. Все профессиональные стандарты требуют исключительно параллельного подключения.
Расчёт системы 100В: шаг за шагом
Стандартная норма — один потолочный громкоговоритель на 15–25 м² для офиса и торгового зала. Для производственных помещений с высокими потолками (>4 м) или шумным оборудованием — на 10–15 м².
| Мощность отвода | Типичное применение |
|---|---|
| 1W | Тихие зоны: библиотека, переговорная |
| 2W | Стандартный офис, коридор |
| 4W | Торговый зал, кафе, зал ожидания |
| 8W | Производственное помещение, склад |
Суммируйте мощность всех динамиков и добавьте 25% запас.
Падение напряжения на трассе не должно превышать 5 В (5% от 100 В).
Практические схемы подключения
Офисное здание (3 этажа, 60 динамиков)
Усилитель 480W / 100В
│
├── Зона А — 1 этаж: 20 дин. × 4W = 80W
├── Зона B — 2 этаж: 20 дин. × 4W = 80W
└── Зона C — 3 этаж: 20 дин. × 4W = 80W
Итого: 240W (50% от мощности усилителя) ✓
Управление зонами — через матричный процессор или зональный усилитель с селектором.
Торговый зал + склад
Усилитель 240W / 100В
│
├── Торговый зал: 15 дин. × 8W = 120W (потолочные ITC)
└── Склад: 5 дин. × 8W = 40W (рупорные ITC)
Итого: 160W (67% от усилителя) ✓
Школа / СОУЭ 2-го типа
Усилитель резервированный 2×240W / 100В
│
├── Зона 1: Коридоры 1 этажа — 20 дин. × 2W = 40W
├── Зона 2: Классы 1 этажа — 15 дин. × 4W = 60W
├── Зона 3: Коридоры 2 этажа — 20 дин. × 2W = 40W
├── Зона 4: Классы 2 этажа — 15 дин. × 4W = 60W
└── Зона 5: Актовый зал — 8 дин. × 8W = 64W
Итого: 264W ✓ Резервный усилитель включается автоматически.
Проектирование ведётся по казахстанским нормам — СН РК 2.02-11-2002 и СП РК 2.02-102-2022, кабели должны быть огнестойкими (нг-FRLS). Подробнее — в статье «Что такое СОУЭ».
Типичные ошибки при подключении 100В динамиков
Ошибка 1. Перегрузка усилителя. Суммарная мощность динамиков превышает мощность усилителя. Усилитель работает в клиппинге, перегревается и выходит из строя. Всегда считайте нагрузку до монтажа.
Ошибка 2. Смешение 100В и 8-Ом динамиков в одной линии. Подключение низкоомного динамика напрямую к линии 100В приводит к его немедленному сгоранию. Используйте отдельный выход 8 Ом на трансляционном усилителе.
Ошибка 3. Неправильная полярность. Все динамики должны быть подключены одинаково (+ к + линии, − к − линии). Нарушение полярности вызывает взаимокомпенсацию сигналов и снижение громкости.
Ошибка 4. Тонкий кабель на длинных трассах. Падение напряжения делает дальние динамики тише. Используйте расчёт сечения кабеля или обратитесь к нашим инженерам.
Ошибка 5. Экономия на контроле монтажа. После монтажа обязательно измерьте мультиметром суммарное сопротивление линии и напряжение при работающем усилителе. Скрытый дефект трансформатора одного из динамиков может вывести усилитель в аварийный режим. Прозвонку и контрольные замеры проводят поэтапно — до подачи питания.
Линия 100В прощает расчёт, но не прощает пусконаладку
За годы монтажа трансляционных систем мы вывели простое правило: ошибки проектирования линия 100В обычно прощает, а вот ошибки на пусконаладке — нет. Самые неприятные случаи — когда систему «посчитали на бумаге», смонтировали, а при первом включении усилитель уходит в защиту. Причина почти всегда одна: скрытый дефект трансформатора одного из динамиков или перепутанные отводы, из-за которых фактическая нагрузка не совпадает с расчётной. Поэтому мы замеряем сопротивление и напряжение линии поэтапно, до подачи полного сигнала, и закладываем 25% запас по мощности усилителя не «для красоты», а чтобы система годами работала без перегрева.
Рекомендуемое оборудование для систем 100В
AVS Kazakhstan — официальный дистрибьютор ITC Audio в Казахстане. Поставляем и монтируем оборудование с гарантией. Полный каталог →

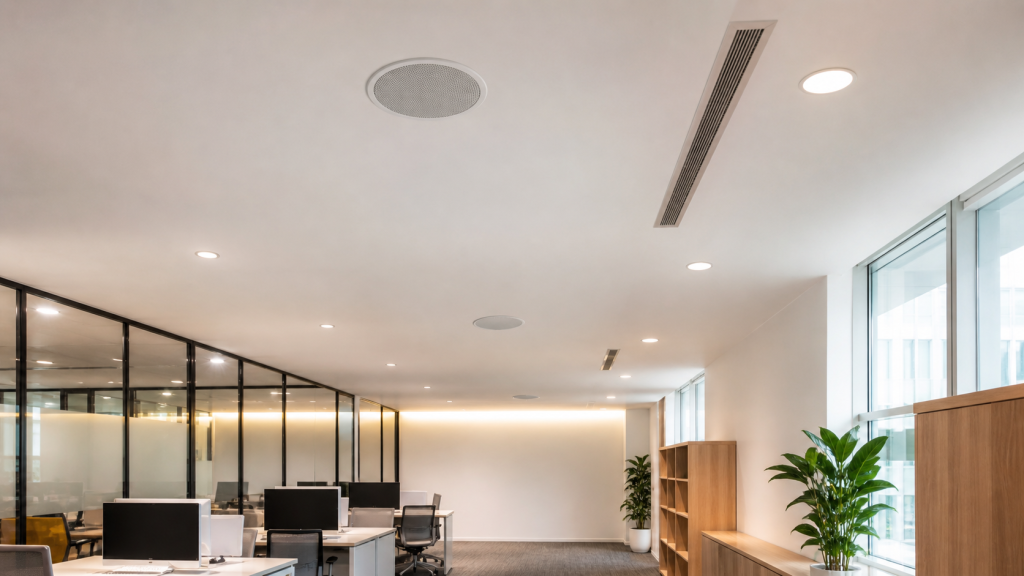

Потолочные громкоговорители 100В

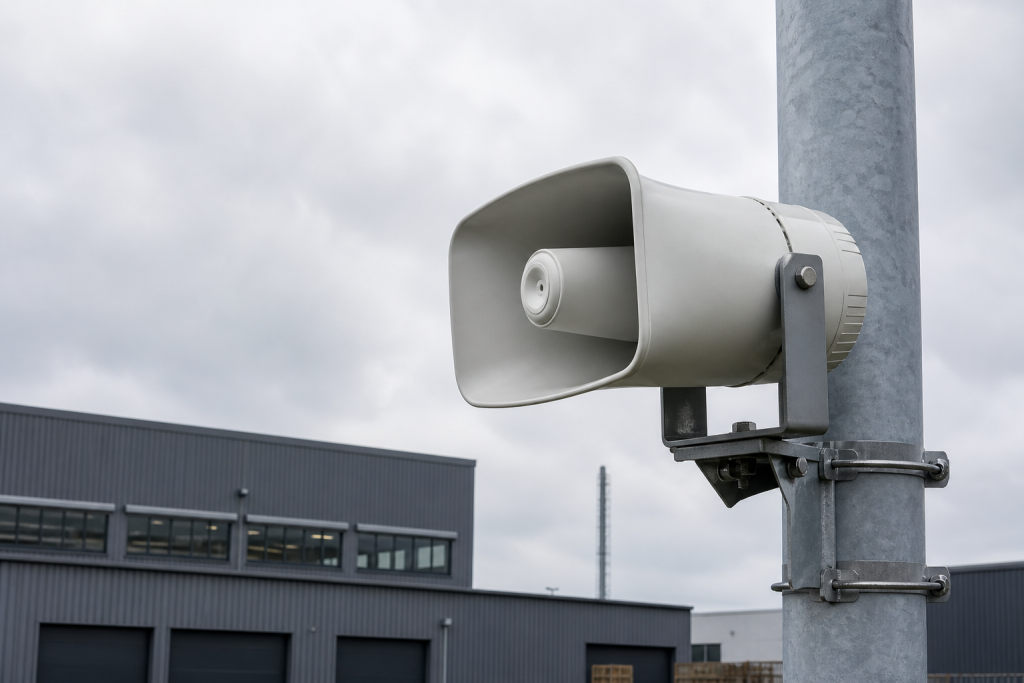

Рупорные громкоговорители 100В

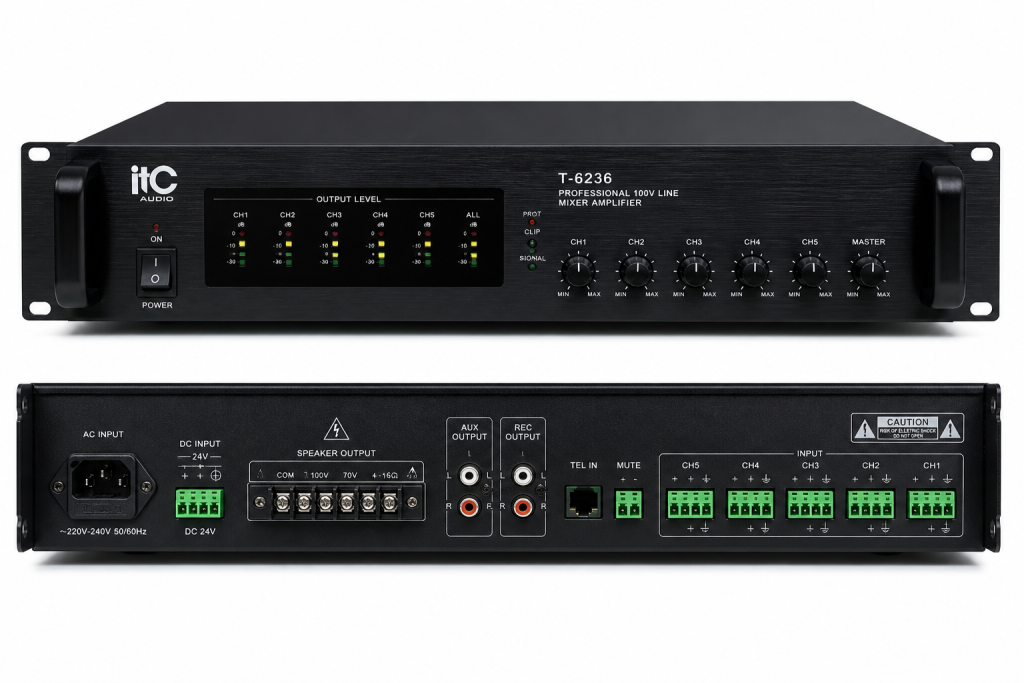

Усилители трансляционной линии

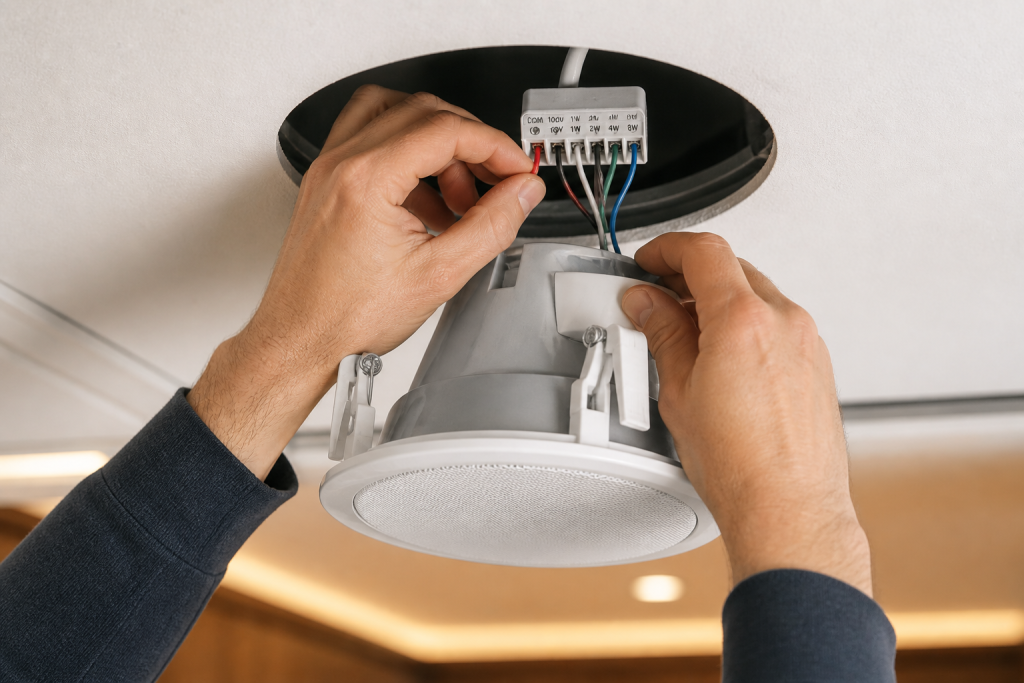

Особенности монтажа и нормативные требования
Кабели для трансляционных систем
| Тип помещения | Марка кабеля |
|---|---|
| Обычные помещения | ШВВП 2×0.75, КВК-В 2×0.75, ПВС 2×0.75 |
| Пожароопасные зоны | нг-LS — пониженное дымо- и газовыделение |
| Системы СОУЭ | нг-FRLS или нг-FRHFLTx — огнестойкие, работоспособны при пожаре |
Нормативная база (Казахстан)
- СН РК 2.02-11-2002 — нормы оборудования зданий системами автоматической пожарной сигнализации и оповещения людей о пожаре (определяет типы СОУЭ).
- СП РК 2.02-102-2022 «Пожарная автоматика зданий и сооружений» — выбор элементов СОУЭ, зонирование, электроакустический расчёт, расчёт мощности усилителей и резервного питания.
- СТ РК 1189-2003 — технические средства оповещения и управления эвакуацией пожарные: классификация и технические требования.
- Технический регламент «Общие требования к пожарной безопасности» и Закон РК «О гражданской защите».
При проектировании СОУЭ 2-го типа и выше необходимо разделение на зоны с возможностью адресного оповещения. Подробнее — в статье «Что такое СОУЭ».
Диагностика и обслуживание системы 100В
Как проверить линию
- Мультиметром: при подаче сигнала напряжение между проводами должно быть ~100 В (±5 В в норме).
- Тестер линии — измеряет полную нагрузку без демонтажа оборудования.
- Последовательное отключение: отключайте динамики по одному, чтобы найти неисправный.
| Симптом | Вероятная причина |
|---|---|
| Нет звука во всей системе | Неисправен усилитель или обрыв линии |
| Нет звука в одной зоне | Обрыв кабеля этой зоны |
| Тихий звук у дальних динамиков | Недостаточное сечение кабеля |
| Гул, фон 50 Гц | Петля заземления — использовать экранированный кабель |
| Один динамик не звучит | Обрыв или КЗ в трансформаторе этого динамика |
Куда движется трансляционный звук
Трансляционные системы постепенно становятся сетевыми: на магистралях аналоговую линию 100В дополняют цифровые протоколы (Dante, AES67), а лёгкие усилители Class D вытесняют тяжёлые трансформаторные. При этом сама линия 100В на «последней миле» к динамику останется надолго — она проще, дешевле и надёжнее.
В Казахстане спрос подталкивают ужесточение требований к СОУЭ и рост числа объектов с массовым пребыванием людей. Всё чаще трансляцию, фоновый звук и пожарное оповещение объединяют в один контур с централизованным управлением и резервированием.
Часто задаваемые вопросы
- ITC Audio (Guangdong Baolun Electronics) — производитель трансляционного оборудования: itctech.com.cn
- Технический регламент «Общие требования к пожарной безопасности» (РК): adilet.zan.kz
- Правила пожарной безопасности (РК): adilet.zan.kz
Заключение
Система 100В — надёжный, экономичный и масштабируемый стандарт профессионального аудио. Правильный расчёт нагрузки, грамотный выбор кабеля и соблюдение полярности — три кита успешного монтажа. При соблюдении этих правил система прослужит десятилетия без вмешательства.
