Компания AVS Kazakhstan оснастила лекторий Казахской головной архитектурно-строительной академии (КазГАСА) современными LED-экранами и профессиональным акустическим оборудованием. Проект направлен на повышение качества образовательного процесса и создание мультимедийной среды для лекций, презентаций и публичных выступлений.
Оснащение 4 поточных и 2 VIP аудиторий современными аудиовизуальными системами
Компания AVS Kazakhstan реализовала комплексный проект по мультимедийному оснащению учебных пространств Международной образовательной корпорации в Алматы. В рамках проекта выполнено оснащение аудиторий под ключ: система отображения информации, система записи и трансляции лекций, цифровая конференц-система, профессиональное звуковое оборудование, интеллектуальное управление освещением и шторами, а также полная AV-коммутация и интеграция оборудования в единую инфраструктуру.
Решение разрабатывалось для ежедневной интенсивной эксплуатации и ориентировано на проведение лекций, презентаций, защит проектов, научных конференций и гибридного обучения. Проект является примером современного оснащения лекционных аудиторий, где объединены видеостены, DSP-обработка звука, беспроводные микрофоны и автоматизированное управление мультимедийной средой.
6
оснащённых аудиторий: 4 поточные и 2 VIP аудитории
144
профессиональные ЖК панели 55" для построения видеостен
96
потолочных акустических систем для равномерного звукового покрытия

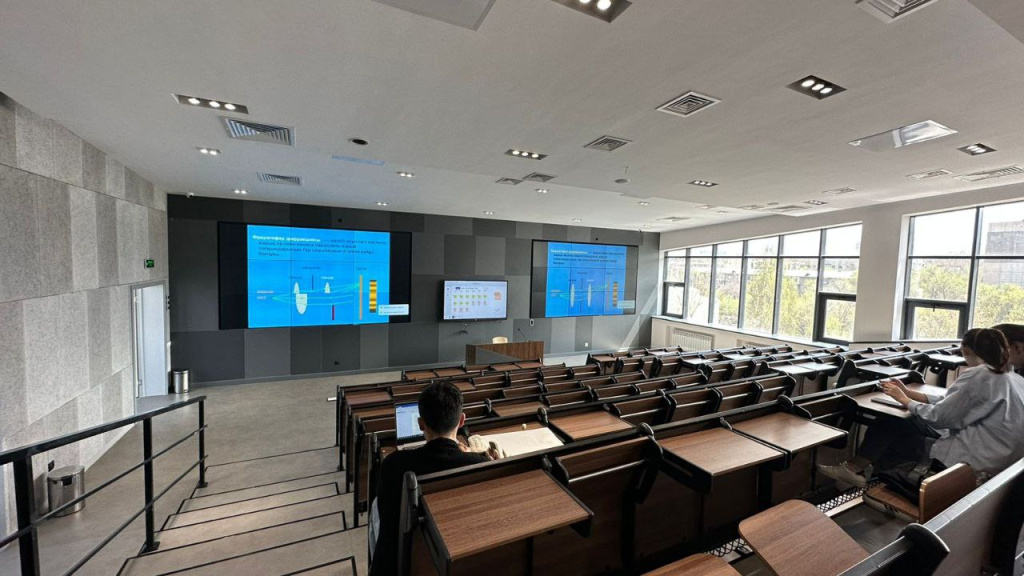

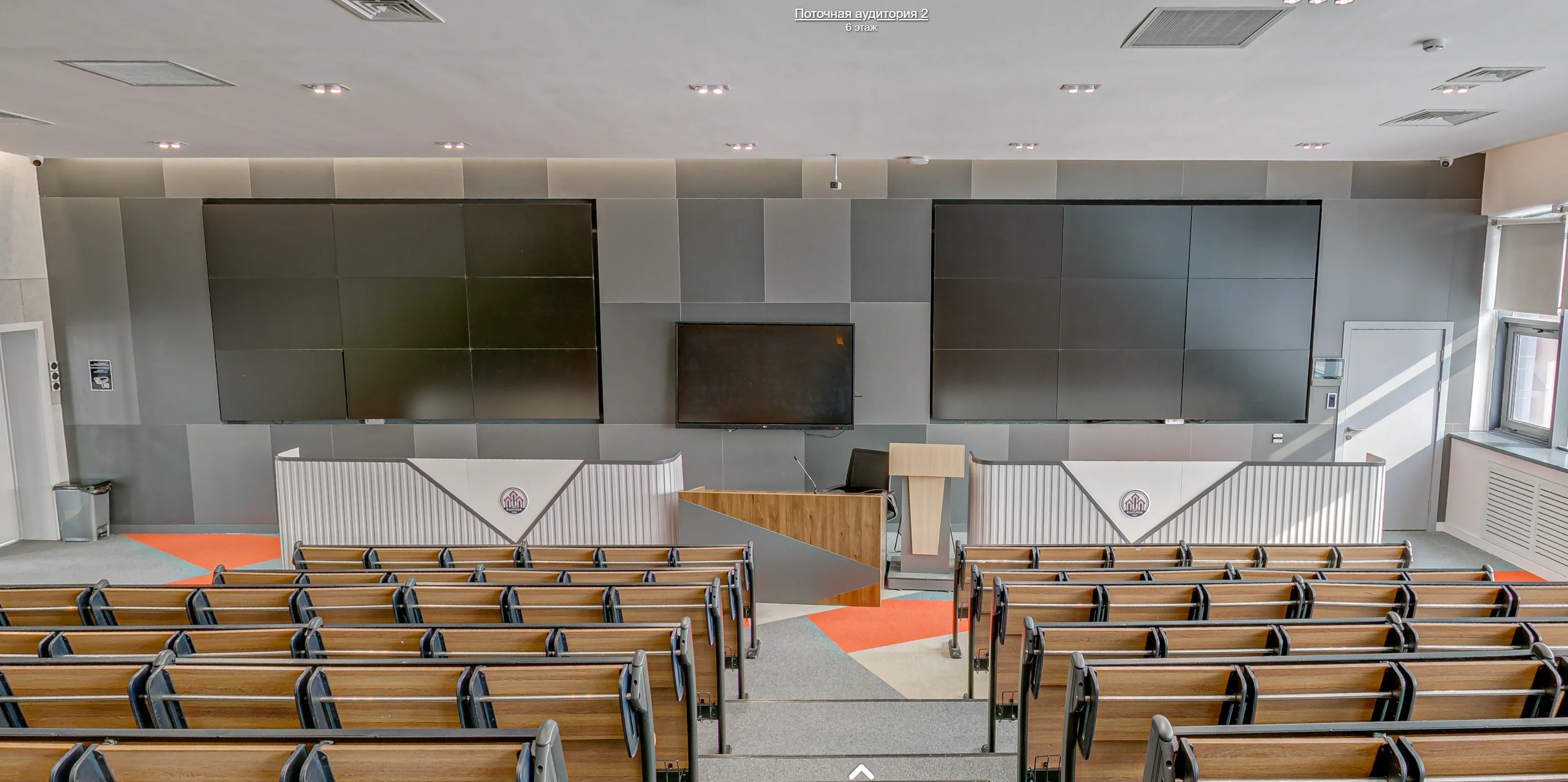

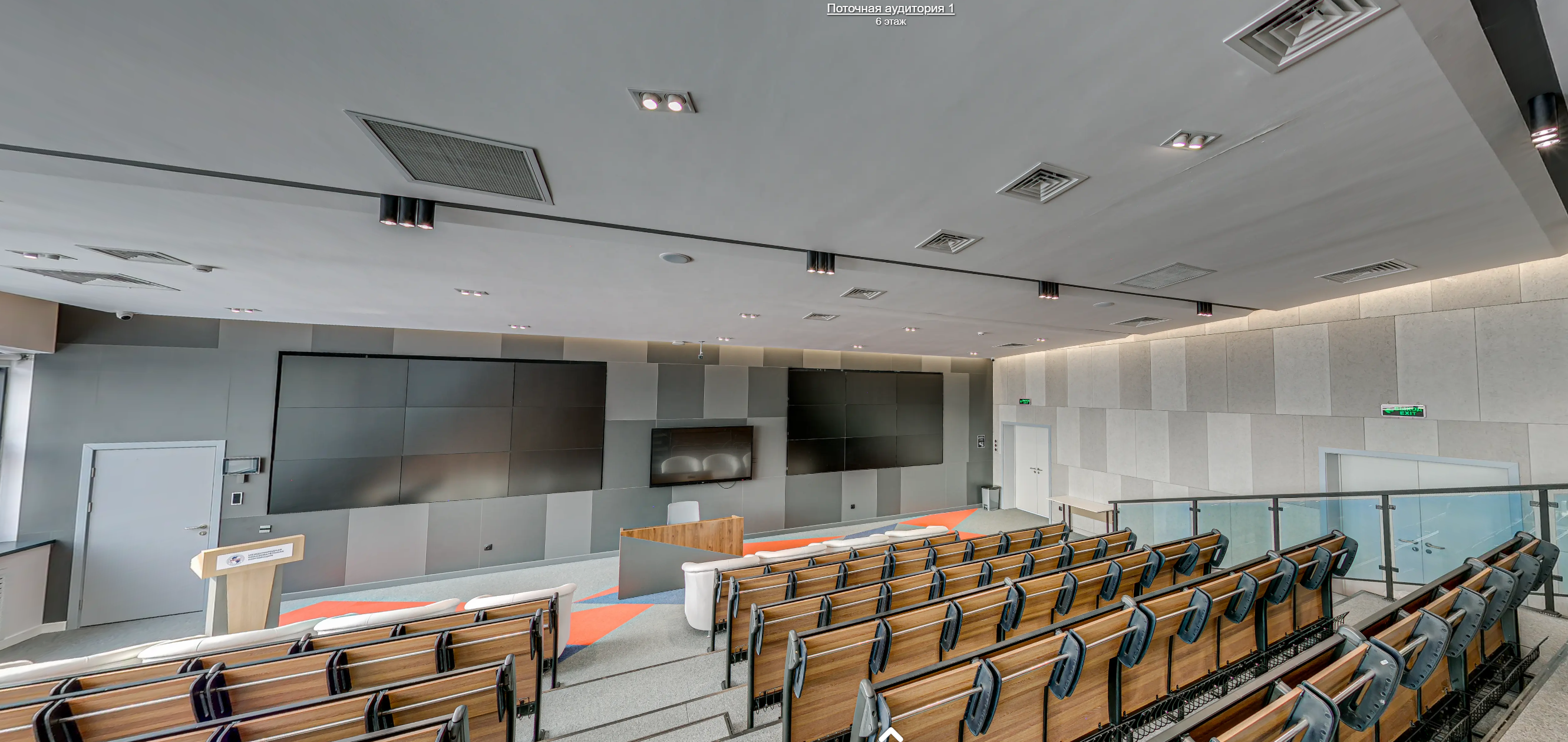

Видеостены и система отображения информации
Ключевым элементом проекта стала профессиональная система отображения информации на базе бесшовных ЖК панелей ZAX-55PJ036PAW-LED/T с диагональю 55 дюймов, яркостью 500 кд/м², матрицей LG и ультратонким швом 3.5 мм. Всего в проекте использовано 144 панели, что позволило сформировать масштабные видеостены для лекционных аудиторий.
Такое решение обеспечивает высокую читаемость презентаций, таблиц, графики, BIM-моделей, чертежей и видеоматериалов даже в больших учебных пространствах. Для образовательных учреждений это особенно важно: студенты должны одинаково хорошо видеть контент как с первых рядов, так и с верхних уровней аудитории.

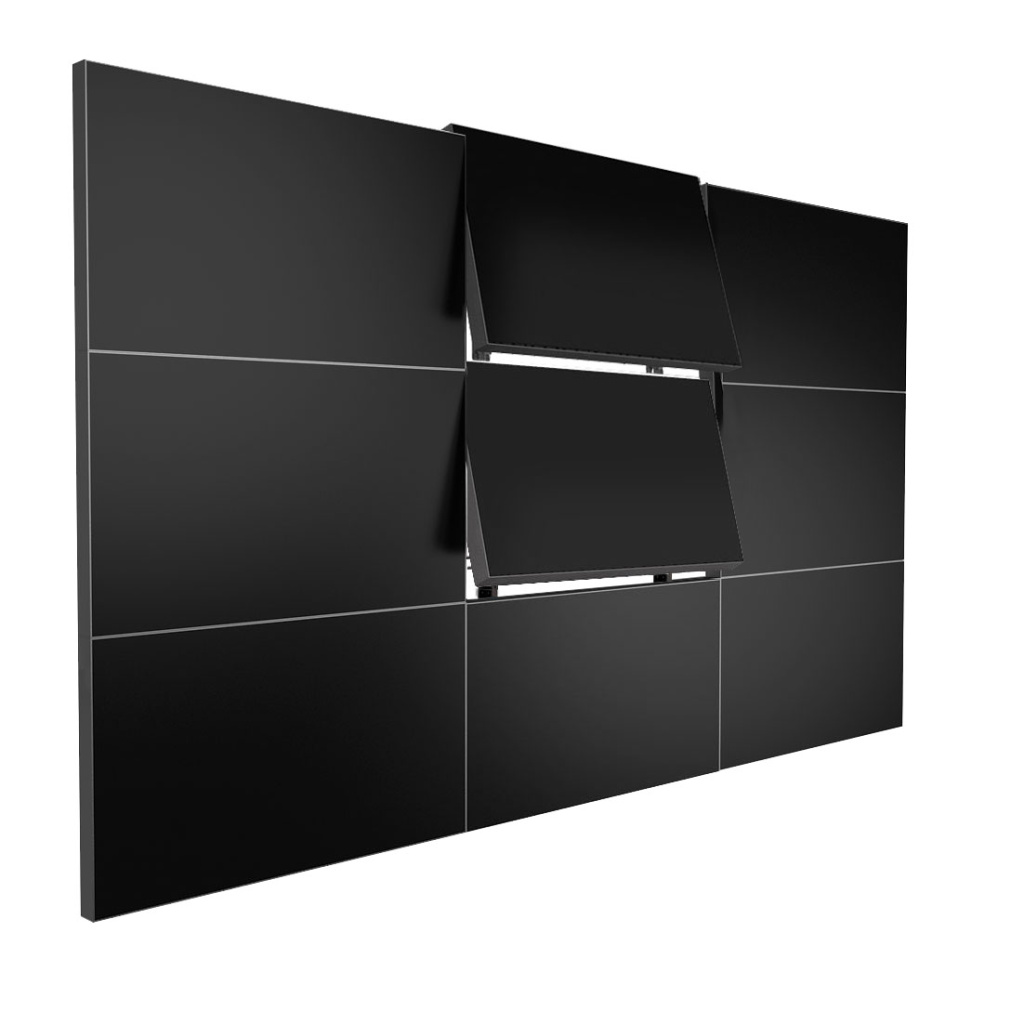

Для управления конфигурацией видеостен применены контроллеры HDVW3X3, поддерживающие различные режимы сращивания экранов: 1×1, 1×2, 2×2, 3×3, 4×2 и другие. Надёжный монтаж видеопанелей реализован с помощью настенных креплений Brateck LVW06-46T, рассчитанных на профессиональную инсталляцию видеостен в стационарных аудиториях.
Система записи и трансляции лекций (Lecture Capture)
Для организации гибридного обучения и цифрового архива лекций в проект интегрирована система Lecture Capture на базе видеостанций Q-NEX LCS610. Данное решение предназначено для записи, хранения и онлайн-трансляции занятий, а также для автоматического объединения нескольких аудио- и видеопотоков в единый учебный материал.
В состав каждого комплекса входят сенсорный дисплей преподавателя, камера преподавателя, камера аудитории и потолочный микрофон. Такая архитектура позволяет одновременно захватывать изображение лектора, реакцию аудитории и демонстрационный материал с компьютера или другого источника сигнала.
- модель системы: Q-NEX LCS610
- назначение: запись и онлайн-трансляция лекций
- возможности: гибридное обучение, архив занятий, дистанционный доступ
- интеграция: совместимость с системой Q-NEX NMP-G
Для современного вуза это не просто дополнительная функция, а часть цифровой образовательной среды: лекции можно сохранять, публиковать на внутренней платформе и повторно использовать в учебном процессе.
Цифровая беспроводная конференц-система ITC Audio
Для проведения лекций, круглых столов, научных дискуссий, презентаций и защит дипломных проектов аудитории оснащены цифровой Wi-Fi конференц-системой ITC Audio. Центральным элементом выступает блок управления ITC TS-W100, обеспечивающий контроль микрофонных устройств и устойчивую работу всей конференц-системы.
В качестве пользовательских устройств применены беспроводные микрофоны председателя ITC TS-W101 и делегатские микрофоны ITC TS-W101A. Для построения стабильной сети используются двухдиапазонные Wi-Fi модули доступа ITC TS-W111, а для обслуживания микрофонных устройств — зарядные станции ITC TS-W180.
- ITC TS-W100 — центральный блок цифровой Wi-Fi конференц-системы
- ITC TS-W101 — беспроводной микрофон председателя с цветным экраном 4.3"
- ITC TS-W101A — беспроводной микрофон делегата
- ITC TS-W111 — двухдиапазонный Wi-Fi модуль доступа
- ITC TS-W180 — зарядное устройство для микрофонов
Такое решение обеспечивает свободу расстановки рабочих мест, отсутствие лишней проводной инфраструктуры на столах и высокую разборчивость речи во время выступлений. Для VIP и поточных аудиторий это особенно актуально, поскольку система одинаково хорошо подходит и для лекционного формата, и для официальных мероприятий.
Профессиональная акустическая система и DSP обработка звука
Для качественного звукового покрытия аудиторий в проекте применена распределённая акустическая система на базе потолочных коаксиальных громкоговорителей BOKER CTN-2B и BOKER CTN-2. Эти модели обеспечивают равномерное распределение звука, хорошую разборчивость речи лектора и комфортное восприятие материала для слушателей в любой части зала.
Усиление выполнено с использованием цифровых микширующих усилителей ITC Audio T-240D, а маршрутизация и обработка аудиосигналов реализованы через матричный аудиопроцессор ITC Audio TS-P880 с конфигурацией 8×8. В проект также включены настольные конденсаторные микрофоны ITC T-511C и предусилители ITC T-1S01.
- BOKER CTN-2B / CTN-2 — потолочные акустические системы
- ITC T-240D — цифровой микширующий усилитель 240 Вт
- ITC TS-P880 — цифровой матричный аудиопроцессор 8×8
- ITC T-511C — настольный конденсаторный микрофон на гибкой стойке
- ITC T-1S01 — предусилитель для построения аудиотракта
В результате система обеспечивает не просто громкость, а управляемую звуковую среду: корректную маршрутизацию, эквализацию, частотную обработку, подавление обратной связи и настройку под конкретную геометрию аудитории. Для учебных помещений это принципиально, потому что основная задача — максимальная intelligibility речи, а не просто подача сигнала в динамики.
Интеллектуальное управление аудиторией: свет, шторы, сценарии работы
Для централизованного управления всеми инженерными и мультимедийными подсистемами внедрена платформа автоматизации HDL Buspro. Пользовательский доступ реализован через сенсорные панели HDL-MTS57, а логика управления построена на модулях SB-DN-Logic960, интерфейсах HDL-MBUS01IP, релейных блоках HDL-MR1210.433, HDL-MR0416C.431 и диммерах HDL-MPD0101-E.40.

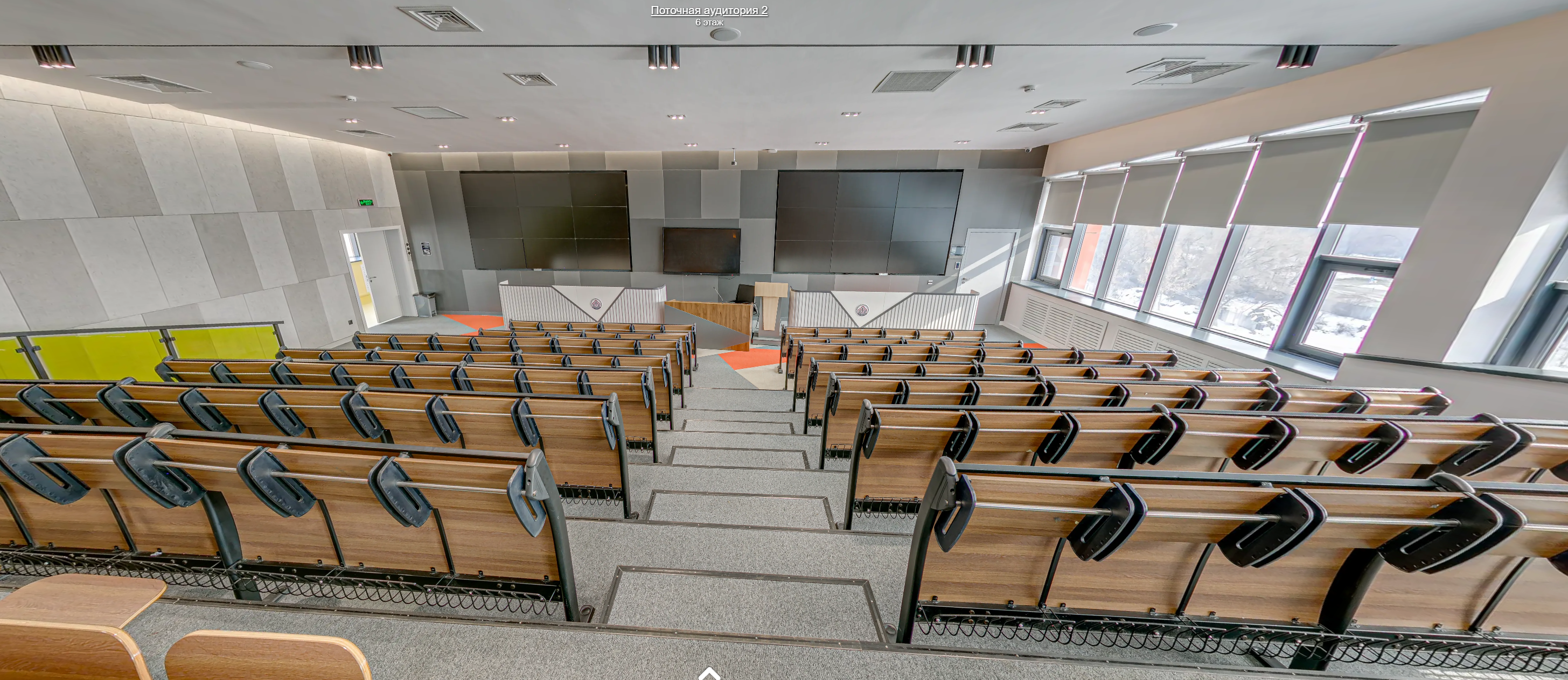

Для автоматизации затемнения установлены моторы рулонных штор HDL-MVSM35B.20 и соответствующие комплектующие. Это позволяет быстро менять сценарий использования пространства: лекция, презентация, показ видеоматериала, конференция или онлайн-трансляция. Управление выполняется централизованно с одного интерфейса, что значительно упрощает работу преподавателя и технического персонала.
- HDL-MTS57 — сенсорная панель управления
- SB-DN-Logic960 — логический модуль автоматизации
- HDL-MBUS01IP — IP-модуль связи Buspro
- HDL-MR1210 / HDL-MR0416C — релейные модули управления нагрузками
- HDL-MVSM35B — система управления моторизированными шторами
Такой подход превращает аудиторию в полноценное интеллектуальное пространство, где запуск оборудования, переключение источников, управление освещением и затемнением происходят по заранее подготовленным сценариям.
AV-коммутация, серверная инфраструктура и надёжность системы
Для стабильной передачи сигналов и корректной работы комплекса применена профессиональная коммутационная инфраструктура. В проект включены HDMI матричные коммутаторы WHD SX-MX-11B и SX-MX-17, удлинители сигнала по HDBaseT SX-EX33, HDMI сплиттеры HDSP4-G и MT-SP102M, а также кабельная обвязка на базе WHD FT-6001 различной длины.
Для размещения оборудования предусмотрены серверные шкафы SHIP 42U и SHIP 20U, сетевое оборудование TP-Link, распределители питания ITC TS-820 и дополнительная инженерная инфраструктура. Такая компоновка обеспечивает удобное обслуживание, аккуратную кабельную организацию и высокую эксплуатационную надёжность всей мультимедийной системы.
- WHD SX-MX-11B / SX-MX-17 — HDMI матричные коммутаторы
- SX-EX33 — HDMI удлинители по технологии HDBaseT до 70 м
- SHIP 42U / 20U — серверные шкафы
- ITC TS-820 — распределители питания
- TP-Link — маршрутизаторы и коммутаторы сети
Именно такие детали и отличают профессиональное оснащение аудиторий мультимедийным оборудованием от хаотичной сборки “из коробок”: система должна быть не просто собрана, а корректно интегрирована, структурирована и рассчитана на долгую ежедневную эксплуатацию.
Оснащение аудиторий под ключ от AVS Kazakhstan
Реализованный проект для КазГАСА демонстрирует комплексный подход AVS Kazakhstan к созданию современных образовательных пространств. В одном решении были объединены видеостены, система записи и трансляции лекций, беспроводная конференц-система ITC Audio, профессиональная акустика, интеллектуальное управление и полная AV-коммутация.
Компания AVS Kazakhstan выполняет полный цикл работ по оснащению учебных аудиторий, конференц-залов, ситуационных центров и корпоративных пространств:
- проектирование мультимедийных и аудиовизуальных систем
- подбор оборудования под задачи объекта
- поставка, монтаж и интеграция
- настройка, программирование и пусконаладка
- обучение персонала и сопровождение проекта
Если вам требуется оснащение аудитории под ключ, установка видеостены, монтаж конференц-системы, система записи лекций или профессиональное звуковое оборудование для университета, данный проект является наглядным примером возможностей нашей компании.
