Что такое СОУЭ и зачем она нужна
Система оповещения и управления эвакуацией при пожаре (СОУЭ) — обязательный элемент пожарной безопасности любого общественного здания. Правильный выбор системы напрямую влияет на безопасность людей и соответствие объекта требованиям законодательства. В этом руководстве мы разберём, какие типы систем существуют, как рассчитать мощность, и приведём готовые решения для объектов разного масштаба.
Что такое СОУЭ и зачем она нужна
СОУЭ — система оповещения и управления эвакуацией — предназначена для автоматического или ручного оповещения людей о пожаре и организации их безопасной эвакуации. Система состоит из нескольких ключевых компонентов:
- Контроллер (главный блок) — «мозг» системы, принимает сигналы от пожарной сигнализации и запускает оповещение
- Блоки расширения — увеличивают количество зон и мощность системы
- Микрофонная станция — позволяет оператору делать живые объявления
- Громкоговорители — доносят сигнал тревоги и речевые сообщения до людей
- Кабельная инфраструктура — огнестойкие кабели, соединяющие все компоненты
По закону, СОУЭ обязательна для торговых центров, бизнес-центров, образовательных учреждений, медицинских объектов, гостиниц и других зданий с массовым пребыванием людей.
Типы СОУЭ: от простого звукового сигнала до интеллектуальной системы
Существует 5 типов СОУЭ, и выбор зависит от назначения и размера объекта:
| Тип СОУЭ | Способ оповещения | Зонирование | Типичные объекты |
|---|---|---|---|
| 1 тип | Звуковой сигнал (сирена) | Нет | Небольшие офисы, склады |
| 2 тип | Звуковой + световой | Нет | Школы, поликлиники |
| 3 тип | Речевое оповещение | Да | ТРЦ, бизнес-центры, гостиницы |
| 4 тип | Речевое + обратная связь | Да | Высотные здания, больницы |
| 5 тип | Полная автоматизация эвакуации | Да | Стадионы, вокзалы, аэропорты |
Для большинства коммерческих объектов в Казахстане требуется СОУЭ 3-го типа — речевое оповещение с зонированием. Именно на этом типе мы сосредоточимся в данном руководстве.
ITC серия VA-6200: оптимальное решение для СОУЭ 3-5 типа
Серия ITC VA-6200 — это экономичная и функциональная система речевого оповещения, которая подходит для объектов от небольшого офиса до крупного торгового центра. Система построена по модульному принципу: вы начинаете с контроллера и расширяете систему по мере необходимости.

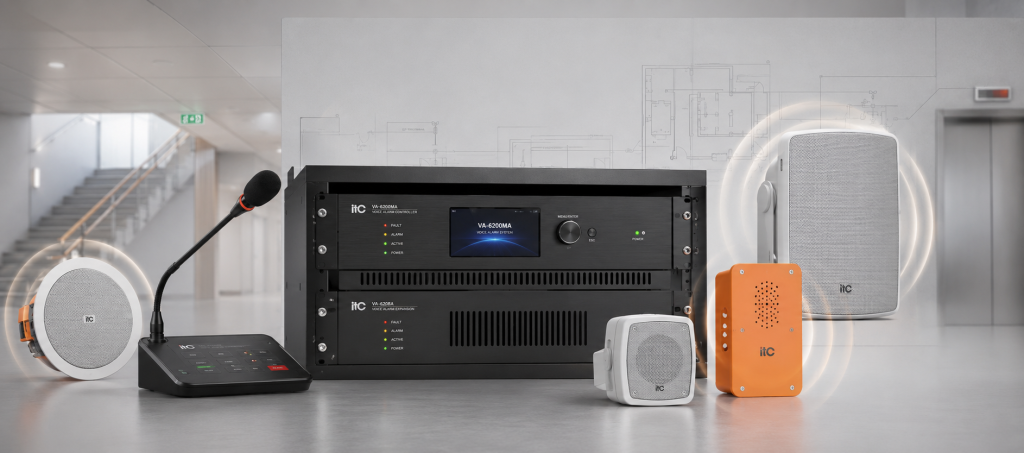

Состав системы
ITC VA-6200MA — Контроллер системы оповещения
Главный блок управления. Включает встроенный усилитель мощностью 500 Вт, 8 зон оповещения (16 трансляционных линий), встроенный MP3-проигрыватель для воспроизведения предзаписанных тревожных и эвакуационных сообщений, 4 линейных и 2 микрофонных входа. Поддерживает управление по TCP/IP, что позволяет настраивать систему удалённо с компьютера.
Ключевые возможности контроллера:
- Автоматический запуск оповещения при срабатывании пожарной сигнализации через 8 триггерных входов
- Контроль целостности трансляционных линий — система определяет обрыв, короткое замыкание и изменение импеданса
- Встроенный резервный источник питания с зарядкой АКБ — система продолжит работать при отключении электричества
- Подключение до 19 блоков расширения — масштабирование до 160 зон
- Подключение до 32 удалённых микрофонных консолей
ITC VA-6200MS — Блок расширения
Добавляет ещё 8 зон оповещения и 500 Вт мощности усиления. Имеет собственный резервный источник питания. Подключается к контроллеру по RS-485. Каждый блок расширения — это полностью автономный усилитель с контролем линий, который при необходимости может работать независимо.
ITC VA-6200RM — Микрофонная станция
Выносная микрофонная консоль для оператора. Позволяет делать экстренные объявления в выбранные зоны или во все зоны одновременно. Подключается по CAN-интерфейсу. Рекомендуется установка на посту охраны или в диспетчерской.

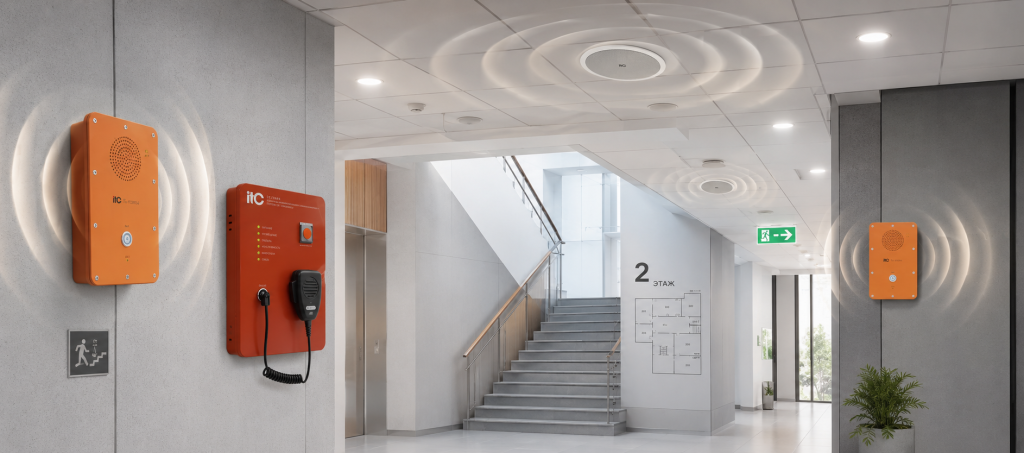

Как выбрать громкоговорители для СОУЭ
Выбор громкоговорителей зависит от типа помещения и условий эксплуатации. Вот основные категории:
Для потолочного монтажа (офисы, коридоры, холлы)
ITC T-105A — потолочный громкоговоритель, оптимальный вариант для офисных помещений и коридоров. Компактный, легко встраивается в подвесной потолок. Обеспечивает равномерное распространение звука в радиусе до 5 метров.
ITC T-206A — потолочный громкоговоритель для фонового звука и оповещения. Подходит для помещений, где требуется и фоновая музыка, и функция оповещения.
Для настенного монтажа (торговые залы, вестибюли, лестничные клетки)
ITC T-611 — настенный громкоговоритель для помещений среднего размера. Высокое качество воспроизведения речи, что критически важно для систем оповещения — люди должны чётко слышать и понимать инструкции.
ITC T-601 — настенный громкоговоритель для больших помещений. Увеличенная мощность позволяет перекрывать шум в торговых залах и производственных помещениях.
ITC T-103E — компактный настенный оповещатель. Идеально подходит для лестничных клеток, узких коридоров и подсобных помещений, где нет места для полноразмерного громкоговорителя.
Типовые решения: 3 варианта для объектов разного масштаба
Ниже приведены готовые конфигурации системы СОУЭ на базе ITC VA-6200 для типичных объектов в Казахстане.
Решение 1: Небольшой офис или магазин (до 500 м²)
| Оборудование | Кол-во | Назначение |
|---|---|---|
| VA-6200MA — контроллер | 1 | Управление + усиление 500 Вт |
| T-105A — потолочные | 6–10 | Оповещение в офисных помещениях |
| T-103E — настенные | 2–4 | Коридоры, лестничные клетки |
Зонирование: 2–3 зоны (торговый зал, подсобные помещения, коридор). Контроллер VA-6200MA покрывает до 8 зон, поэтому для небольшого объекта его возможностей более чем достаточно.
Как это работает: при срабатывании пожарной сигнализации контроллер автоматически запускает предзаписанное эвакуационное сообщение во все активные зоны. Оператор может перейти на ручной режим и сделать живое объявление через встроенный микрофон.
Решение 2: Бизнес-центр или школа (1 000–3 000 м²)
| Оборудование | Кол-во | Назначение |
|---|---|---|
| VA-6200MA — контроллер | 1 | Управление + усиление 500 Вт |
| VA-6200MS — блок расширения | 1–2 | Дополнительные зоны + 500 Вт на каждый |
| VA-6200RM — микрофонная станция | 1 | Пост охраны / ресепшн |
| T-105A — потолочные | 20–40 | Кабинеты, классы, коридоры |
| T-611 — настенные | 6–10 | Вестибюли, столовая, актовый зал |
| T-103E — настенные | 8–12 | Лестничные клетки, тех. помещения |
Зонирование: 8–16 зон (поэтажно + отдельные зоны для актового зала, столовой, подвала). Блоки расширения VA-6200MS добавляют по 8 зон каждый.
Особенность: микрофонная станция VA-6200RM устанавливается на посту охраны. Охранник может выбрать конкретные зоны для оповещения или объявить эвакуацию по всему зданию одной кнопкой.

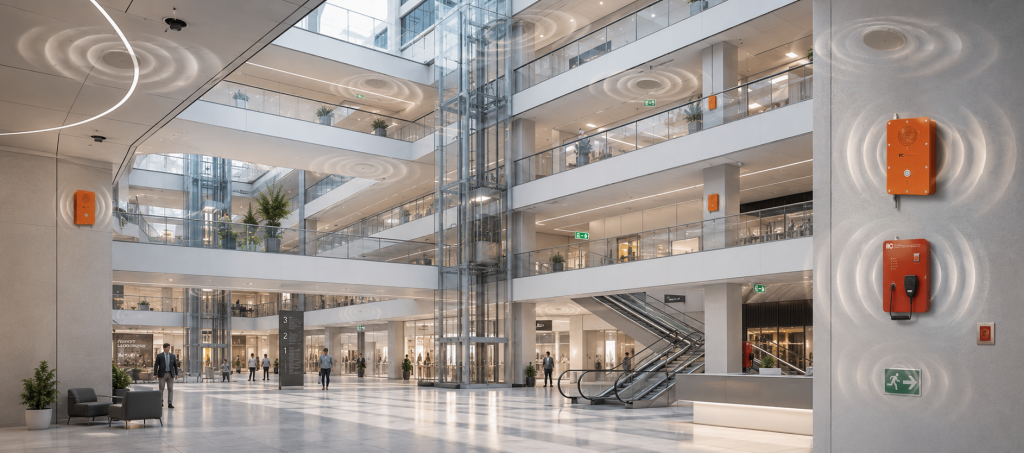

Решение 3: Торговый центр (5 000–20 000 м²)
| Оборудование | Кол-во | Назначение |
|---|---|---|
| VA-6200MA — контроллер | 1 | Центральное управление |
| VA-6200MS — блоки расширения | 4–8 | 32–64 зоны + до 4 000 Вт |
| VA-6200RM — микрофонные станции | 2–3 | Диспетчерская, пост охраны, администрация |
| T-206A — потолочные | 50–100 | Торговые галереи (оповещение + фоновая музыка) |
| T-601 — настенные мощные | 15–30 | Атриумы, фуд-корты, паркинги |
| T-611 — настенные | 20–40 | Коридоры, переходы, зоны разгрузки |
| T-103E — компактные | 20–30 | Лестничные клетки, тех. этажи, серверные |
Зонирование: 32–64 зоны. Каждый этаж делится на несколько зон: торговая галерея, подсобные помещения, лестничные клетки, паркинг. Это позволяет проводить поэтажную эвакуацию — сначала эвакуируется этаж возгорания, затем смежные этажи.
Особенность: для крупного ТРЦ используются мощные настенные громкоговорители T-601, которые перекрывают шум фуд-корта и атриума. В торговых галереях устанавливаются T-206A — они обеспечивают и фоновую музыку в обычном режиме, и оповещение при пожаре.
Как рассчитать мощность системы
Для правильного расчёта мощности СОУЭ используется простая формула:
Общая мощность системы = Σ мощностей всех подключённых громкоговорителей × 1.3
Коэффициент 1.3 — запас мощности на потери в кабелях и будущее расширение.
Например, если вы устанавливаете 30 потолочных громкоговорителей по 6 Вт и 10 настенных по 20 Вт, общая мощность составит: (30 × 6 + 10 × 20) × 1.3 = (180 + 200) × 1.3 = 494 Вт. Одного контроллера VA-6200MA (500 Вт) будет достаточно.
Если расчётная мощность превышает 500 Вт, добавьте блок расширения VA-6200MS — каждый блок даёт ещё 500 Вт. Для объекта на 1 200 Вт потребуется контроллер + 2 блока расширения.
Расчёт сечения кабеля
Для 100-вольтовых трансляционных линий сечение кабеля рассчитывается по формуле:
S = (2 × L × P) / (U² × ΔU)
Где: S — сечение (мм²), L — длина линии (м), P — мощность нагрузки (Вт), U — напряжение (100 В), ΔU — допустимые потери (обычно 10%, т.е. 0.1).
На практике для большинства объектов используется кабель сечением 1.5 мм² при длине линии до 200 м и 2.5 мм² для линий до 500 м. Обязательно используйте огнестойкий кабель с маркировкой FRLS (Fire Resistant Low Smoke).
Резервное питание: почему это критично
Контроллер VA-6200MA и блоки расширения VA-6200MS имеют встроенные зарядные устройства для аккумуляторных батарей. При отключении электричества система автоматически переходит на резервное питание 24В.
Ёмкость АКБ рассчитывается из требования: система должна проработать не менее 24 часов в дежурном режиме и не менее 1 часа в режиме оповещения. Для контроллера VA-6200MA рекомендуются два АКБ ёмкостью 40–65 Ач.

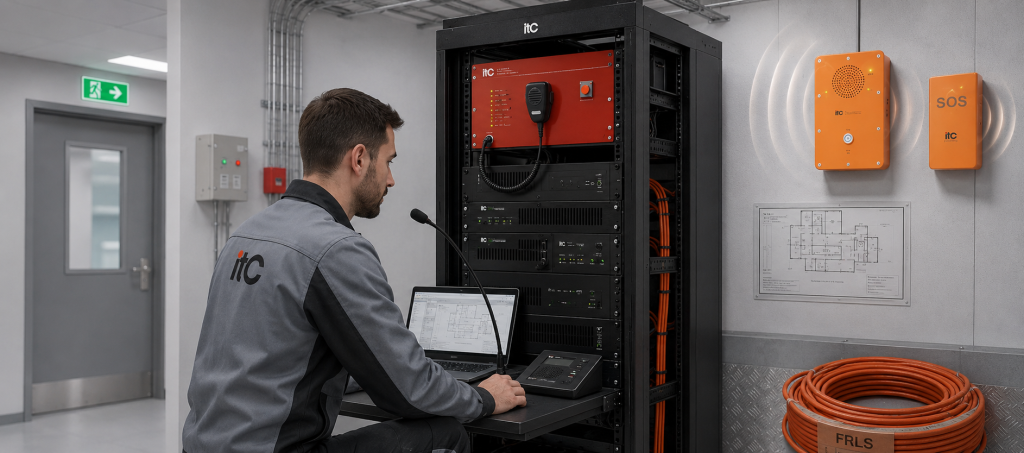

Монтаж и пусконаладка
Установка системы СОУЭ выполняется в несколько этапов:
- Проектирование — расчёт количества зон, мощности, выбор громкоговорителей, разработка кабельных трасс
- Прокладка кабелей — огнестойкий кабель FRLS с соблюдением требований пожарной безопасности
- Установка оборудования — монтаж контроллера в 19" стойку или на стену, установка громкоговорителей
- Подключение и программирование — настройка зон, приоритетов, записьэвакуационных сообщений
- Пусконаладка и тестирование — проверка каждой зоны, тест резервного питания, проверка интеграции с пожарной сигнализацией
- Сдача объекта — оформление документации и акта ввода в эксплуатацию
AVS Kazakhstan выполняет полный цикл работ: от проектирования до сдачи объекта. Мы имеем опыт оснащения государственных учреждений, бизнес-центров, торговых комплексов и образовательных учреждений по всему Казахстану.
Почему ITC VA-6200
Система ITC VA-6200 выгодно отличается от конкурентов по нескольким параметрам:
- Модульность — начните с одного контроллера и расширяйте систему по мере роста объекта. До 19 блоков расширения, до 160 зон оповещения
- Самодиагностика — система в реальном времени контролирует состояние каждой трансляционной линии и сообщает о неисправностях (обрыв, КЗ, изменение импеданса)
- Простота управления — настройка через веб-интерфейс по TCP/IP, понятная индикация на передней панели
- Резервирование — встроенный блок зарядки АКБ, возможность подключения резервного усилителя
- Доступная цена — при сопоставимых функциях с европейскими аналогами стоимость системы существенно ниже
Следующий шаг
Чтобы получить расчёт стоимости СОУЭ для вашего объекта, отправьте нам техническое задание или план здания. Наши инженеры подготовят проект и спецификацию оборудования бесплатно.
Бесплатная консультация и расчёт проекта:
☎ +7 (727) 313-73-39
📧 sales@avs.kz
💬 WhatsApp
