Классификация усилителей звуковой частоты
Усилители мощности звуковой частоты классифицируются по способу работы с входным сигналом и принципу построения усилительных каскадов. Основные классы усилителей:
- Аналоговые, класс A
- Аналоговые, класс B
- Аналоговые, класс AB
- Аналоговые, класс H
- Импульсные и цифровые, класс D
Существуют также дополнительные классы (C, A+, SuperA, G, DLD и др.), но они либо не применяются в аудиосистемах, либо слишком сложны и дорогие для массового использования.
Класс A
Усилители класса A работают без отсечки сигнала, на наиболее линейном участке характеристики усилительных элементов. Это обеспечивает минимальные искажения (THD и IMD) при любой громкости, но сопровождается высоким энергопотреблением и выделением тепла. КПД — 15–30%, потребляемая мощность постоянна, независимо от выходного сигнала.
Примеры: Pass Labs XA 200.5 и Unison Research Sinfonia.
| Характеристики | Pass Labs XA 200.5 | Unison Research Sinfonia |
|---|---|---|
| Номинальная мощность | 200 Вт | 25 Вт |
| Коэффициент гармонических искажений | 1% (400 Вт) | Не указывается |
| Диапазон частот | 1.5–100000 Гц | 20–30000 Гц |
| Потребляемая мощность | 700 Вт | 500 Вт |
| Масса | 81 кг | 25 кг |
Класс B
В усилителях класса B каждый каскад усиливает только половину сигнала, работая с отсечкой 90°. Это повышает КПД (до 78%), но создаёт искажения на границе перехода между положительной и отрицательной полуволной — так называемую «ступеньку». Из-за этого класс B в чистом виде применяется редко.
Класс AB
Класс AB — компромисс между классами A и B. Он объединяет достоинства обоих типов: высокое качество звучания при умеренном энергопотреблении. Угол отсечки чуть больше 90°, что позволяет уменьшить искажения и сохранить приличный КПД. Усилители класса AB — наиболее распространённые среди аналоговых устройств.
| Характеристики | Класс A | Класс B | Класс AB |
|---|---|---|---|
| Теоретический КПД | 50% | 78% | Зависит от режима |
| Реальный КПД | 15–30% | 50–60% | 40–50% |
| Нелинейные искажения | Малые | Высокие | Средние |
| Потребляемая мощность | Постоянная | Зависит от выхода | Зависит от выхода |
| Термостабильность | Низкая | Высокая | Средняя |
Класс H
Класс H разработан для работы при ограниченном питании, например, в автомобильных аудиосистемах. В основе — мостовая схема класса AB с системой удвоения напряжения. Накопительный конденсатор заряжается от основного источника и подключается при пиковых нагрузках, временно удваивая напряжение питания. Это повышает эффективность, снижая тепловыделение. КПД достигает 83% при искажениях 0,1%.
Класс D (цифровые и импульсные усилители)
Класс D — отдельная категория усилителей, работающих по принципу широтно-импульсной модуляции (PWM). В отличие от аналоговых схем, выходной сигнал представляет собой серию прямоугольных импульсов, частота и ширина которых соответствуют амплитуде аудиосигнала.
Импульсы усиливаются транзисторами, работающими в ключевом режиме, а затем сглаживаются фильтром низких частот. КПД таких усилителей достигает 90–95%, при этом тепловыделение минимально, а искажения могут быть доведены до 0,01%.
Сравнение аналоговых и цифровых усилителей по КПД
| Класс усилителя | Тип | Реальный КПД | Характеристики |
|---|---|---|---|
| A | Аналоговый | 15–30% | Минимальные искажения, высокая мощность рассеяния |
| B | Аналоговый | 50–60% | Высокий КПД, искажения при малом сигнале |
| AB | Аналоговый | 40–50% | Баланс качества и эффективности |
| H | Аналоговый/Импульсный | До 83% | Импульсная коррекция питания, экономия энергии |
| D | Цифровой | 90–95% | Импульсная модуляция, минимальные потери и компактность |

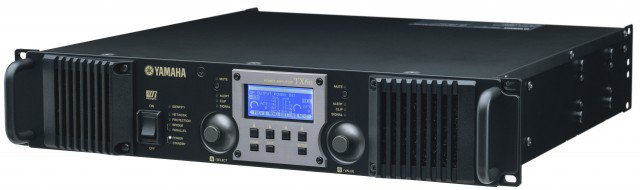

Усилители класса D активно применяются в системах оповещения и трансляции, сабвуферах и профессиональном звуковом оборудовании. Благодаря развитию цифровых технологий, современные модели оснащаются функциями управления, лимитерами, цифровыми входами и удалённой диагностикой. Это направление продолжает стремительно развиваться, открывая новые горизонты для аудиоиндустрии.
